| 加工定制：是 | 品牌：申恒电力 | 型号：ZN85-40.5 |
| 极数：3P | 额定频率：50Hz | 灭弧方式：真空断路器 |
| 额定绝缘电压：40500V | 机械寿命：1万次 | 产品认证：CQC |
| 物料编号：20160809 |
概述：

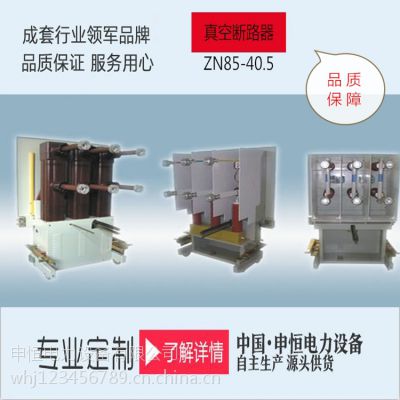

断路器采用一体化和模块化设计，整体结构简单合理，采用上下布置，灭弧室部分在上面，联锁和操动机构在下面。使用权专用的3AV3弹簧操动机构，无需调整，动作稳定可靠。 真空灭弧室布置在封闭的绝缘筒内，提高了绝缘性能，并缩小了的整体尺寸。
使用环境
海拔高度：不超过2000米；
环境温度：上限为+40℃，下限为+15℃；
相对湿度：日平均值不大于95％，月平均值不大于90％；
地震烈度：不超过8度；
没有火灾爆炸危险，没有剧烈震动及化学腐蚀等严重污秽的场所。
超出上述环境条件时，请用户与制造厂共同协商。
结构特点
1、断路器采用一体化和模块化设计，整体结构简单合理，采用上下布置，灭弧室部分在上面，联锁和操动部分在下面。使用专用的弹簧操动机构，无需调整，动作稳定可靠。
2、三相导电回路的真空灭弧室布置在封闭的绝缘筒内，其绝缘筒采用机电性能可靠的环氧树脂材料并用成熟的真空浇注工艺而成。这样不仅使相同绝缘性能***提高，而且使每相回路不受外界恶劣环境的影响,可以防止灰尘和异物进入主回路部分，并缩小了断路器的整体尺寸。
3、断路器采用美国Cutler-Hammar公司生产的WL-35855X真空灭弧室或采用国内设计的线圈式纵几强磁场结构真空灭弧室。它采用陶瓷外壳，铜铬触头材料，具有外形尺寸小、绝缘水平高、灭弧能力强，电寿命长及优良的开断和关合短路电流的性能。
主要技术参数：
序号 | 项目 | 单位 | 参 数 | |
1 | 额定电压 | kV | 40.5 | |
3 | 额定绝缘水平 | 1min 工频耐压 |
| 42 |
额定雷电冲击耐压 | kA | 75 | ||
3 | 额定电流 | kV | 1250 1600 | |
4 | 额定频率 | A | 50 | |
5 | 额定短时耐受电流 | Hz | 25 31.5 | |
6 | 额定峰值耐受电流 | kA | 63 80 | |
7 | 额定短路开断电流 | kA | 25 31.5 | |
8 | 额定短路关合电流（峰值） | kA | 63 80 | |
9 | 额定短路持续时间 | kA | 4 | |
10 | 额定操作顺序 | 分-0.3s-合分-180s-合分 | ||
11 | 开断时间 | ms | <80 | |
12 | 额定短路开断电流开断次数 | 次 | 20 | |
13 | 额定电容器组开断电流 | A | 630 | |
14 | 机械寿命 | 次 | 10000 | |
15 | 额定操作电压 | V | -110/～110，-220/～220 | |
维护和保养
1. 断路器在正常使用的过程中，应定期对断路器本体进行适当检查.对设备表面的污秽受潮部分进行清洁，用于布楷拭绝缘表面，然后用粘着清洗剂的绸布揩去其他污秽物(注意所用清洗剂能适用于塑料或合成塑料材料)。用工濒耐压法检查真空灭弧室的真空度，在打耐压的过程中，灭弧室外部有微弱的发光是正常的，如发现灭弧室的持续的击穿，应更换真空灭。
2. 当断路器长期放置时，可能使断路器活动部分生阻滞，每年应对断路器进行至少5次的储能及合，分闸操作。
3. 安装和使用时严禁用坚硬的物体撞击真空灭弧室。
4. 用户不应随意更换使用与原型号规格不一致的电器元件。
5.操作人员应初步了解断路器和机构的结构，性能和安装调式，维护检修知识，对运行中问题予以记录，必要时通知制造厂家。
6. 频繁操作场所，应注意严格控制在技术条件规定的操作次数及开断次数范围内，不能在超出使用寿命后继续使用
