产品概述：

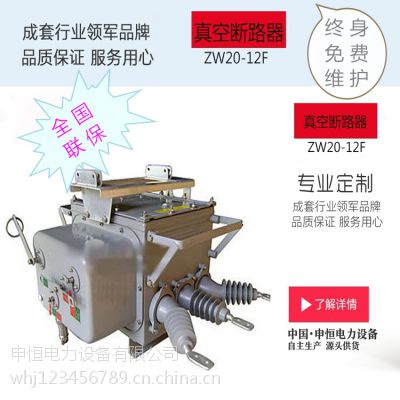

ZW20-12F型高压户外交流真空断路器，主要用于额定电压12kV，交流频率50Hz的三相交流供电系统中，本设备可自行提供操作电源，内部加装了两相或三相电源互感器，用于检测在线工作电流，判断开关运行实况。以实现过流保护，过流适时保护及速断保护功能并加装独立零序或ABC三相合成零序电流互感器，检测三相零序分量，以此实现小电流接地(即单相接地)保护功能，与FTU终端配合。通过GSM，GPRS等实现人机对话，远程控制设定功能，用于T线路接口处，可***隔离用户界内故障区域，以保护非故障线路的正常运行，起到分界开关(即电子电力看门狗)功能，是10kV用户的设备。

使用条件：

1、 周围空气温度：-40℃~+40℃；日温差：日温变化不大于25℃； 根据SF6气体物质性质，当环境温度在-40℃时，如箱体内部气压为0.05Mpa，此时SF6仍为气态，***产品正常工作。（当环境温度-40℃，表压为0.05Mpa时，SF6液化点为-55℃；零表压，SF6液化点不会超过-60℃）。

2、 风速不大于35m/s；

3、 无易燃、爆炸危险、强烈化学腐蚀物（如各种酸、碱或浓烟等）和剧烈振动的场所。

4、 海拔：≯1000m；

5、 覆盖厚度：10mm；

6、 空气污秽程度：IV级；

7、 地震烈度：≯8度；

8、 电网中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。

产品特点：

1.城、农网改造的理想设备：

该真空断路器与智能控制器配套可构成自动重合，实现重合器的功能，以及遥控、遥测、遥信、遥调；

2.操作灵活、方便：

本产品为电动储能，电动分合，同时具有手动储能，手动分合，并能近距离或远距离遥控操作；

3.开断性能优越：

开断短路电流20KA（25KA）达30次；

4.操作功率小、可靠性高：

全新设计的小型电动弹簧机构，机件数目的操作功率（约30W左右）都降低到***水平；

5.具有免维护特性：

断路器主回路及二次元器件、操作机构均密封在SF6气体 (零表压) 中，不受外界环境影响；

6.密封性能可靠：

采用成熟的密封结构技术，密封性能可靠；

7.独特的进出线方式：

采用硅橡胶套管，使接线端子之间绝缘距离充裕，外绝缘特性优良；

8.使用安全：

在箱体顶部安装有防爆装置，即使发生意外的内部故障，也不会有高温气体或飞溅物泄漏出来。
